Sales del Valle · Planta 3

Proyecto integral de red y seguridad electrónica

Conectividad para la operación del edificio de producción, videovigilancia IP y acceso controlado al cuarto de máquinas.

Explorar la solución Descargar en PDF Ver inversión
08puntos de acceso WiFi 7
27cámaras IP
01acceso controlado al CCM

Una propuesta · dos soluciones

CT26-1374

Infraestructura de red

Canalización, cableado estructurado, equipos de red y conectividad WiFi.

CT26-1379

Seguridad electrónica

CCTV IP, grabación y acceso mediante tarjeta RFID a la puerta del CCM.

Planta 3San Ignacio Río Muerto, Sonora

01 · Punto de partida

La planta necesita una base de conectividad y seguridad

El alcance corresponde al edificio de producción de Planta 3, en San Ignacio Río Muerto, Sonora.

01 / Red

Infraestructura actual

La red aún no está completa. Existe un Site principal con dos racks de cableado estructurado.

Necesidad

Extender la conectividad para apoyar la operación en áreas productivas, oficinas y cuarto de máquinas.

02 / Seguridad

Sin sistema instalado

La planta no cuenta actualmente con videovigilancia IP ni con control de acceso para el CCM.

Necesidad

Visualizar las áreas consideradas y permitir el ingreso al CCM solo a personas autorizadas.

Objetivos del proyecto
Conectividadpara la operación diaria
Visibilidadmediante video IP
Accesocontrolado al CCM

02 · Solución propuesta

Dos frentes de trabajo, integrados en un mismo edificio

Cada cotización tiene sus propios equipos y nodos. Ambas comparten la infraestructura física prevista en el IDF del CCM.

CT26-1374 · Infraestructura de red

Conectar las áreas que sostienen la operación

Se habilitarán nodos de red mediante canalizaciones y cableado estructurado, junto con los equipos necesarios para dar servicio a las áreas productivas, oficinas y cuarto de máquinas.

  • Equipos de red y elementos necesarios en el Site.
  • Siete puntos de acceso WiFi 7 interiores y uno exterior, de la familia UniFi de Ubiquiti.
  • Pruebas de desempeño de los nodos y memoria técnica al cierre.
Diagrama funcional: Site principal, equipos de red, nodos, WiFi e IDF compartido del CCM
Esquema técnico de funcionamiento. El layout de red recibido permite revisar los puntos señalados; queda un AP por ubicar.

03 · Arquitectura y componentes

El Site principal y el IDF del CCM articulan ambas soluciones

El IDF compartido permite distribuir los nodos de red y de cámaras para mantener los recorridos de cobre dentro del límite previsto de 100 metros. Las rutas se validarán con los layouts.

Arquitectura técnica: Site principal, áreas productivas y oficinas, y el IDF compartido del CCM con enlace de seguridad multimodo
Diagrama funcional. Longitudes, ubicaciones y trayectos definitivos se confirmarán con la documentación de ingeniería.
CT26-1374

Equipamiento de red

  • 1 UDM Pro Max
  • 2 switches UniFi Pro Max 48 PoE
  • 1 switch Enterprise 24 PoE
  • 1 UniFi Aggregation
  • 8 puntos de acceso UniFi WiFi 7 (7 interiores + 1 exterior)
  • 5 patch panels Cat6 de 24 puertos y 66 jacks
  • Gabinete de 9U, UPS Panduit de 3000 VA y cableado estructurado
CT26-1379

Equipamiento de seguridad

  • 27 cámaras IP Dahua tipo bullet Full HD
  • 2 NVR Dahua de 16 canales
  • 2 discos WD Purple de 8 TB (uno por NVR)
  • 1 switch UniFi PoE de 24 puertos
  • Fibra OM3 y 2 transceptores multimodo SFP+ de 10 Gbps
  • Equipo RFID ZKTeco con relevador, 2 electroimanes y elementos pasivos para la puerta del CCM

04 · Layouts del proyecto

Consulta los layouts dentro de la propuesta

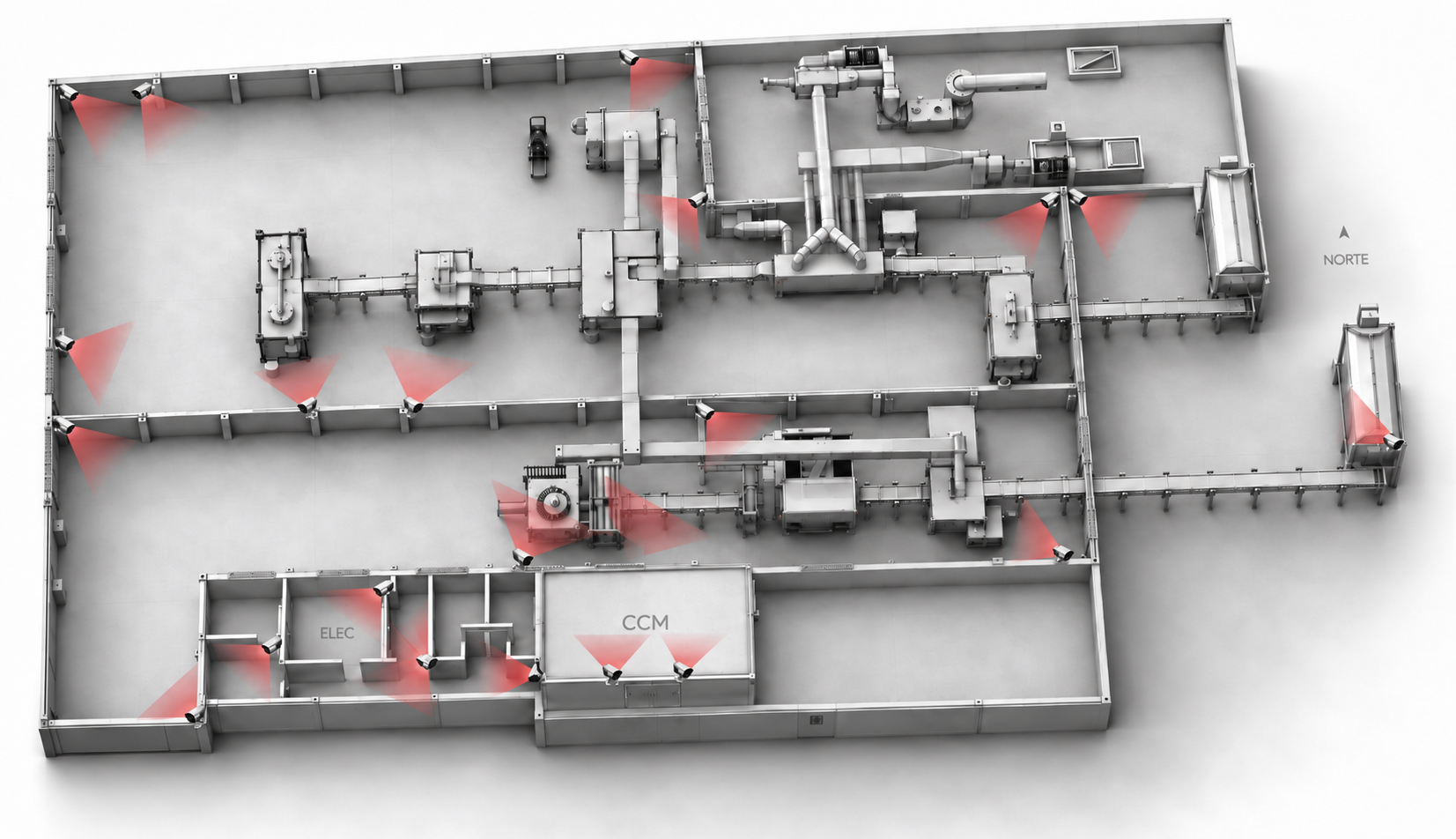

El layout de red muestra puntos de acceso y placas de datos. El sembrado de cámaras recibido muestra posiciones y áreas de cobertura para su revisión.

Planta 3 · Layout de redPlano recibido para revisión

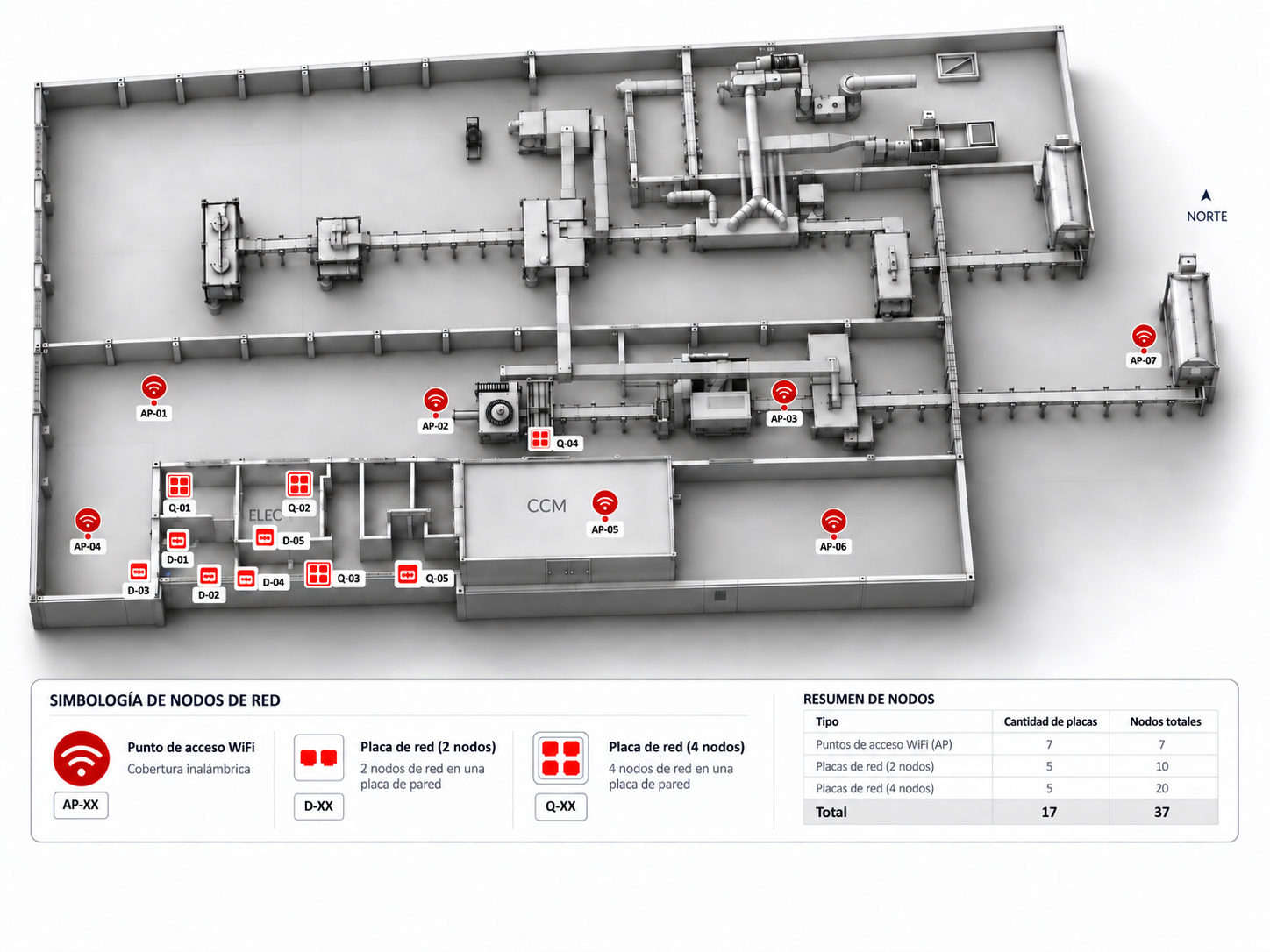

Layout de red recibido: siete puntos de acceso AP-01 a AP-07, cinco placas dobles D-01 a D-05 y cinco placas cuádruples Q-01 a Q-05 en Planta 3
7AP identificados
5placas dobles
5placas cuádruples
37nodos representados, incluidos los AP
Alcance de esta vista

Se muestran ubicaciones de AP y placas de datos. Las rutas de canalización y la posición física del IDF no se detallan en el archivo recibido.

Layout de red · Planta 3

100 %
Layout de red de Planta 3 en vista ampliada con siete AP y diez placas de datos

05 · Implementación

Requisitos y entregables para poner la solución en operación

Sales del Valle

Condiciones de trabajo

  • Acceso a Planta 3 y permisos necesarios para realizar los trabajos.
  • Tarjetas de proximidad RFID existentes para las personas autorizadas a ingresar al CCM.
USM Networks

Verificación y cierre técnico

  • Pruebas de desempeño de nodos de red, CCTV y control de acceso.
  • Entrega de la memoria técnica terminada.
Alcance del sitio

La propuesta cubre únicamente el edificio de producción de Planta 3. No contempla otros edificios o sitios alternativos.

06 · Inversión

Dos cotizaciones, una solución integral

Resumen económico en pesos mexicanos. Elige si deseas ver los importes antes de IVA o con IVA incluido; el desglose completo está en cada cotización de Odoo.

Antes de IVAIVA incluido
Inversión integral

Red + seguridad electrónica

$860,830.68 MXN

Total antes de IVA

Infraestructura de redVideovigilancia IPAcceso al CCM

Importe de referencia resultante de sumar ambas cotizaciones.

Plataforma de elevación

La cotización de red considera 30 días de renta con trabajo continuo. Las pausas impuestas por la planta que generen días adicionales de renta requerirán una cotización independiente.
